Les tuiles seront posées conformément aux préconisations du fabricant et au DTU 40.23, qui s’applique aux tuiles Plates, et est entré en vigueur depuis le 5 Septembre 1996.

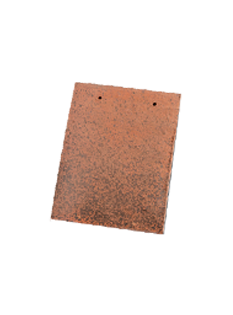

Guide de pose Plate 16x24 Doyet

Ventilation en sous-face de la couverture

D.T.U. 40.23. art. 4.7 (extrait). La ventilation de la sous-face des tuiles et de leur support doit être assurée.

L'espace à ventiler sous couverture est constitué :

  • soit par le volume du comble dans le cas d'une isolation disposée en plancher ;
  • soit par la lame d'air contenue entre, d'une part la sous-face de la couverture et de son support, et, d'autre part, la face supérieure de l'isolant ou de l'écran disposés sous rampant.

Complémentairement, lors de la mise en oeuvre d'un écran, la sous-face de celui-ci doit être également ventilée.

Section et répartition des orifices de ventilation de la sous-face de la couverture

Suivant la configuration de la couverture, les sections totales des orifices de ventilation sont données dans le tableau ci-après, en fonction de la surface de la couverture projetée horizontalement et limitée aux locaux couverts.

Section totale des orifices de ventilation

Les sections totales des orifices de ventilation doivent être réparties par moitié entre partie basse du (ou des) versant(s) et, pour l'autre moitié, au voisinage du faîtage.

S caractérise la section des orifices en relation avec le volume à ventiler entre isolant et éléments de couverture.

S1 caractérise la section des orifices en relation avec le volume à ventiler entre écran et éléments de couverture.

S2 caractérise la section des orifices en relation avec le volume à ventiler entre isolant et écran.

Dispositions particulières et accessoires destinés à la ventilation de l'espace sous couverture

Les jeux entre les tuiles ne permettant pas la ventilation nécessaire, celle-ci doit être assurée par une entrée d'air en partie basse et une sortie d'air en partie haute de la couverture, au moyen de systèmes de ventilation linéaires en faîtage et en égout, ou au moyen de tuiles de ventilation (chatières ou autres) disposées en quinconce sur une ligne haute et une ligne basse.

En égout

Des orifices de ventilation sont constitués :

  • dans le plan de la couverture, par des chatières ou des tuiles de ventilation,
  • en façade ou en avancée de toit, par des grilles ou fentes continues.

Dans le cas de fente, la plus petite dimension des orifices est au minimum de 1 cm. Dans le cas où cette dimension est supérieure à 2 cm, il doit être disposé un grillage à mailles fines destiné à s'opposer à l'intrusion des petits animaux.

En faîtage

Les orifices de ventilation sont constitués :

  • soit par des chatières, ou des tuiles de ventilation;
  • soit par un dispositif de ventilation continue ;
  • soit par un dispositif de ventilation continue.

Dans le cas de comble non aménagé en locaux occupés, les orifices de ventilation peuvent être constitués de grilles disposées en partie haute des pignons, si ceux-ci ne sont pas distants de plus de 12 m.

Isolation thermique des combles

D.T.U. 40.23. art. 4.6 (extrait).

L'isolation thermique peut être disposée en plancher de comble ou, dans le cas d'occupation de ces derniers, sous rampant.L'isolant ne doit jamais être en contact avec la sous-face des tuiles ou de l'écran de sous-toiture, et ce, compte tenu des variations éventuelles de l'épaisseur de l'isolant.

Il doit subsister un espace ventilé d'au moins :

  • 20 mm entre la sous-face des liteaux et la face supérieure de l'isolant dans le cas des couvertures sans écran ;
  • 20 mm entre la sous-face de l'écran souple tendu ou de l'écran rigide et la face supérieure de l'isolant dans le cas des couvertures avec écran.

Ecran

D.T.U. 40.23. art. 4.5 (extrait).

On entend par «écran», un élément généralement continu souple ou rigide, interposé entre le comble et la face interne des tuiles. L'écran doit permettre la fixation des liteaux supports des tuiles ainsi que les contre-liteaux destinés à assurer la ventilation de la sous-face de ces dernières, et pour lesquels les dispositions à respecter sont définies aux paragraphes ci-après.

Ecran souple

L'écran est fixé tendu sur les chevrons et le niveau d'appui des liteaux est relevé par une contre-latte d'épaisseur minimale de 20 mm, clouée sur la face supérieure du chevron. En égout, l'écran doit être raccordé de façon à ce que les eaux de fonte des éventuelles pénétrations de neige poudreuse soient reconduites à l'extérieur du bâtiment.

Les avis techniques concernant les écrans souples de sous-toitures précisent les particularités de pose en matière :

  • d'écartement maximal admissible des chevrons supports ;
  • de valeur du recouvrement minimal des lés en fonction de la pente de la couverture.

La ventilation doit être assurée selon les dispositions du paragraphe 4.7.

Ecran rigide

Ecran en bois ou en panneaux dérivés du bois.

Afin d'assurer le passage de l'air, le plan d'appui des liteaux est relevé par un contre-liteau d'épaisseur de telle sorte qu'un espace de 20 mm minimum soit réservé sous les liteaux

Mortiers

D.T.U. 40.23. art. 3.4 (extrait).

L'emploi de mortier de ciment courant n'étant pas admis, on distingue deux catégories de mortier, le mortier de chaux ou de ciment à maçonner et le mortier bâtard, destinés soit aux hourdages, soit aux filets ou aux solins.

Le mortier de ciment courant conduit à une rigidité trop importante des assemblages et à des risques de fissuration. Se référer à l'article 3.4 pour dosages et utilisations.

Protection contre la neige

D.T.U. 40.23. art. 4.8 (extrait).

Dans le cas d'une couverture en éléments discontinus telle que celle faisant l'objet du présent cahier des clauses techniques, la protection contre la neige poudreuse ne peut être assurée par le seul assemblage des éléments entre eux.

En conséquence il est nécessaire de recourir à l'emploi d'un écran (souple ou rigide) tel que défini au paragraphe 4.5 et en veillant à respecter les dispositions prévues aux paragraphes 4.5 et 4.6 si cet écran est disposé au-dessus d'un isolant thermique ; cela requiert une étude préalable de conception, notamment pour les ouvrages particuliers de couverture.

Les exigences vis-à-vis de la protection contre la neige poudreuse doivent être précisées dans des documents particuliers du marché.

Fixations

Fixation des tuiles en plain carré, par clou lorsque la zone, le site ou la pente le réclame

Fixation des tuiles courtes du 1er rang d'égout, par clou.

Mise en oeuvre des rives individuelles gauches et droites, posées un rang sur deux et fixées par vis et rondelles d'étanchéité

Emploi des rives individuelles gauches et droites. Fixation du fronton par vis et rondelle d'étanchéité

Fixation des tuiles du 1er rang d'égout par crochet «PM» Réf. CRP03..

Points singuliers

Réalisation d'un faîtage à sec

Après mise en place du closoir ventilé, les faîtières sont fixées par crochet adapté au modèle, vissé dans la lisse de rehausse.

Faîtage réalisé à sec avec faîtières 1/2 rondes à emboîtement grand modèle et closoir ventilé, sans emploi de mortier

Réalisation d'un faîtage scellé

Faîtage scellé avec faîtières 1/2 rondes sans emboîtement. Crêtes et embarrures réalisées au mortier (D.T.U. 40.23. art 3.4).

Après coupe des tuiles d'approche, mise en oeuvre des arêtiers angulaires petit modèle sans emboîtement, utilisation de mortier (D.T.U. 40.23. art 3.4).

Arêtier scellé avec arêtiers et about d'arêtier angulaire petit modèle sans emboîtement

Réalisation d'une noue

Noue ouverte :1. Mise en place de la noue métal façonnée, à relevés contre liteau filant et patte de fixation.

2. Les tuiles sont tranchées biaises, parallèlement à l'axe de la noue.

Noue à tranchis avec noquets métalliques cachés
