Solaire photovoltaïque : comment produire de l’électricité avec une tuile photovoltaïque ?

Publié le 10/04/2019

De la cellule photovoltaïque vers l’onduleur photovoltaïque

Les cellules photovoltaïques produisent du courant continu alors que nous utilisons du courant alternatif.
L’onduleur solaire compris dans le pack EVOLU’KIT transforme l’énergie solaire photovoltaïque en courant alternatif, identique à celui du réseau.

L’onduleur est un boitier du gabarit d’une petite boite à chaussure. Selon les solutions retenues, il est soit placé sous les combles perdus, soit proche de la Gaine Technique du Logement, la GTL.La technologie des onduleurs a beaucoup évolué ces 10 dernières années. Les micro-onduleurs que nous proposons dans les packs tout compris comme l’EVOLU’KIT sont garantis 20 ans.

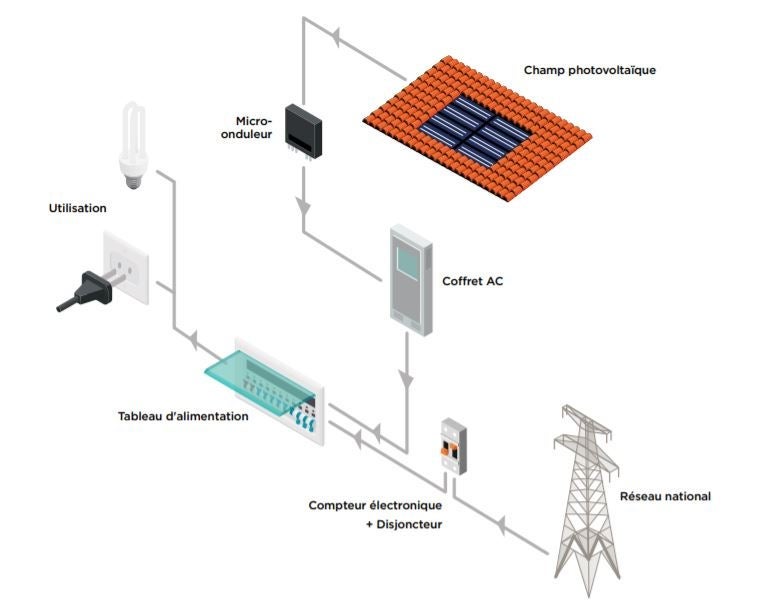

Schéma pour comprendre la transformation de l’énergie photovoltaïque en courant électrique

Comprendre la transformation de l’énergie photovoltaïque en courant électrique

Comprendre la transformation de l’énergie photovoltaïque en courant électrique

Agrandir

Un système photovoltaïque comporte une partie en toiture sous la forme de tuiles solaires PV (1) intégrées à la couverture terre cuite et une partie électrique à l’intérieur du logement.

Le courant continu produit par les tuiles solaires est transformé en courant alternatif identique à celui distribué sur le réseau ERDF par l’onduleur (2).

L’onduleur solaire résiste aux écarts de températures, il peut être placé dans les combles. Pour plus de praticité, il est parfois placé à proximité de la GTL.

Le coffret AC (3) est un module de sécurité qui protège le réseau électrique de la maison lorsque le courant est injecté dans le tableau électrique (4).

Le tableau électrique organise la distribution vers les différentes prises électriques pour la consommation finale de l’énergie.
