• Traitement de la partie courante
• Traitement du faitage et des arêtiers
• Traitement de l'égout
• Traitement des noues
• Traitement des rives

• Traitement des pénétrations discontinues
• Recommandations de fixation
• Écran de sous-toiture AERO FEU
• Accessoires obligatoires
• Accessoires additionnels

Avant toute mise en oeuvre des panneaux de Sarking, mettre en place un platelage de type volige ou de panneaux à base de bois, respectant les règles de mise en oeuvre. Fixation par clouage ou vissage sur les chevrons à l’aide d’un dispositif adapté.

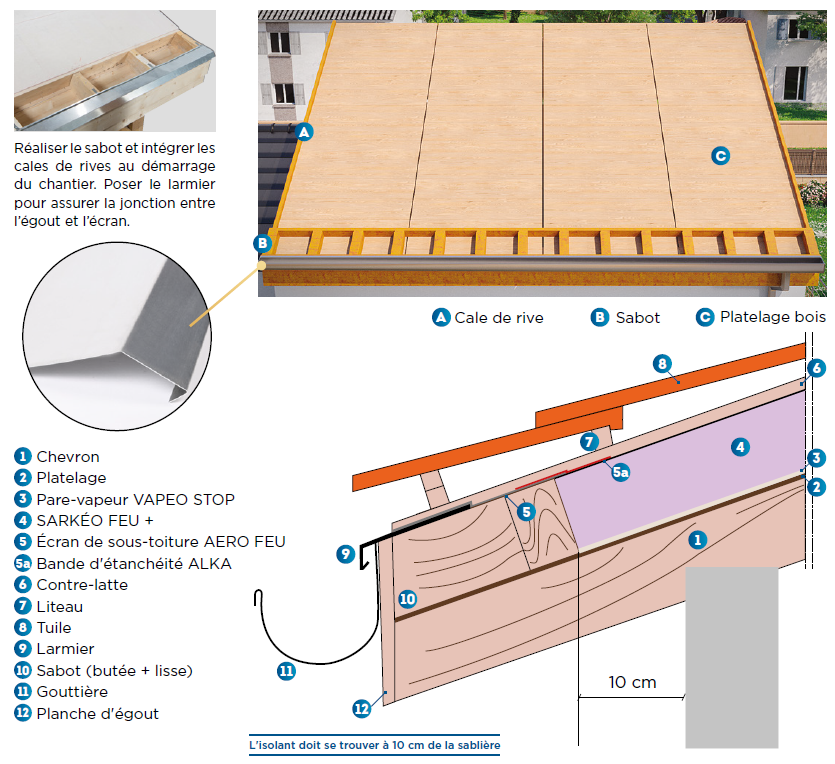

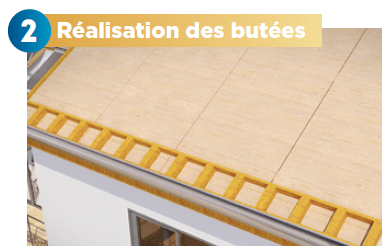

Réaliser le sabot en bois composée d’une lisse et de chevrons en bas de pente afin de bloquer les premiers panneaux SARKÉO.
Positionner la lisse au minimum à 10 cm de la panne sablière (extérieur du toit) afin d’éviter un pont thermique.
Adapter La hauteur du sabot à l’épaisseur du panneau SARKÉO.

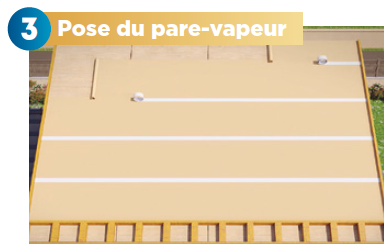

Mettre en oeuvre le pare-vapeur parallèlement à l’égout depuis le bas de pente jusqu’au faîtage. Réaliser le jointoiement des lés à l’aide de la bande adhésive ADHEO universel en prenant soin d’avoir un recouvrement minimum de 5 cm.
Faire le raccordement entre les rouleaux à l’aide de l’adhésif ADHEO universel.
En plaine => VAPEO STOP*
En zone très froide => VAPEO STOP REFLEX*

Poser les panneaux isolants en commençant la pose en bas de pente coté gauche. Réaliser la pose des panneaux SARKÉO en un lit, perpendiculairement ou parallèlement à la ligne d’égout suivant la disposition de la toiture.

Poser l’adhésif ADHEO universel au niveau des jonctions des panneaux SARKÉO pour en assurer l’étanchéité.

Poser le larmier pour assurer la jonction d’étanchéité entre l’égout et l'écran de sous-toiture.

Poser une bande d’écran de soustoiture AERO FEU entre le panneau isolant et le larmier puis poser la bande d’étanchéité ALTKA pour assurer l’étanchéité entre le panneau isolant et l’écran de sous-toiture.

Poser et fixer les contre-lattes et les liteaux à l'aide de vis spécifiques.
Reposer ensuite les tuiles sur la toiture.

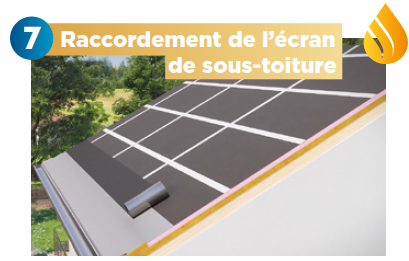

Pour la pose du SARKÉO FEU, les étapes 5 à 7 sont remplacées par la mise en oeuvre de l’écran de sous-toiture AERO FEU qui réalisera l’étanchéité à l’air du complexe.

Une contre latte de dimension minimale de 36 x 20 mm en bois traité classe 2 sera posée sur le SARKÉO FEU + ou l’écran de sous-toiture AERO FEU et chevillée dans les chevrons, assurant une lame d’aire.

Ajouter un support de latte universel avec lisse de réhausse permettant de recevoir le closoir ventilé et la tuile faitière. Le nombre de supports de latte doit être adapté en fonction de la zone géographique (vent, bord de mer etc).

Biseauter les panneaux SARKÉO suivant la pente de la toiture afin d’avoir un écartement maximum de 2 cm. L’espace entre les panneaux SARKÉO sera comblé avec une mousse expansive anti-feu.

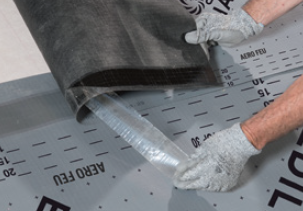

SARKEO FEU + Avec écran de sous-toiture intégré. Dérouler la bande d’étanchéité ALTKA pour faire la jonction d’étanchéité entre les deux panneaux.

SARKEO FEU Avec écran de sous-toiture en complément Le lé de l'écran de sous-toiture AERO feu ferme le faîtage par recouvrement. Celui-ci sera raccordé sur chacun des versants en respectant le sens de recouvrement (fil d'eau). La jonction d'étanchéité sera ensuite réalisée avec la bande adhésive ADHEO universel.

SARKEO FEU +

Poser une bande d’écran de sous-toiture AERO FEU
entre le panneau isolant et le larmier fixé par la bande
d’étanchéité ALTKA pour une étanchéité optimale.

Cas où il n'y a pas de sabot en bas de pente :
Réaliser la jonction d'étanchéité avec la bande
d'étanchéité ALTKA.

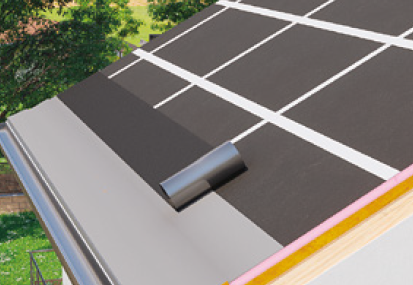

SARKEO FEU

Dérouler l'écran de sous-toiture AERO FEU
parallèlement à l'égout et l'ajuster sur le larmier, puis
enlever l'adhésif et maroufler. Remonter ensuite vers
le faîtage en adaptant le recouvrement de l'AERO
FEU suivant la pente de la toiture.

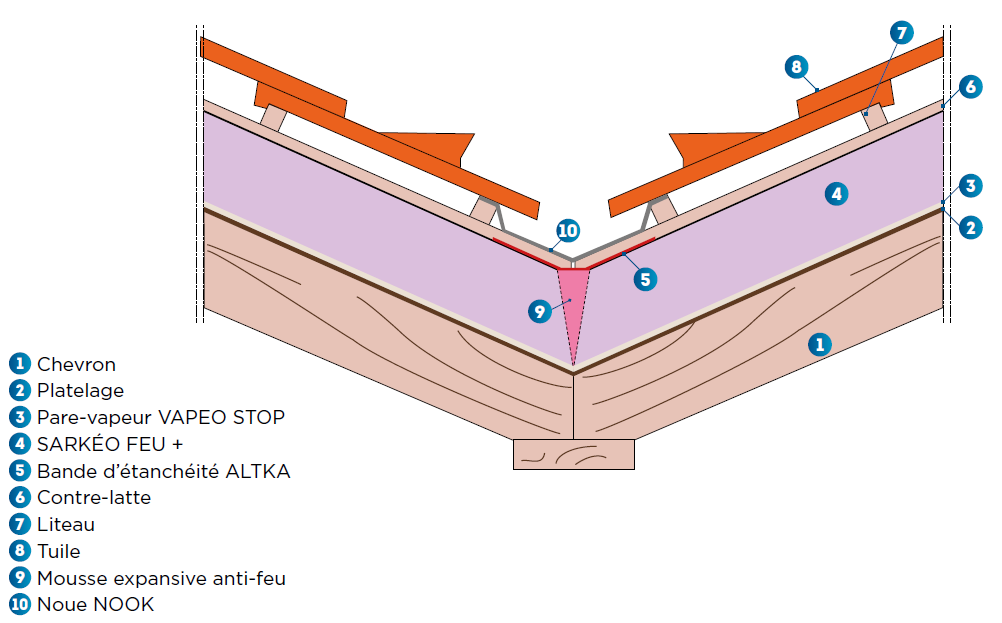

SARKEO FEU +

Dérouler la bande d’étanchéité ALTKA pour
faire la jonction d’étanchéité entre les deux
panneaux SARKÉO FEU +.

SARKEO FEU

Positionner l’écran de sous-toiture AERO FEU
de manière continu avant de réaliser la mise en
oeuvre de la noue NOOK.

Mise en oeuvre de la noue NOOK

Fixer les contre-lattes de part et d’autre de l’axe de
la NOUK. Elle sera clouée sur les liteaux à l’aide des
trous de performations oblongs.
La NOOK étant autoportante et conforme aux DTU
40.21 et 40.211, la mise en place d’une fonçure n’est
pas nécessaire.

 SARKEO FEU +

Après avoir combler l'espace avec la mousse expansive anti-feu,
poser la bande d'étanchéité ALTKA afin d'assurer l'étanchéité.
Venir ensuite fixer les panneaux SARKÉO FEU + avec les contre-lattes.

 SARKEO FEU

Après avoir combler l'espace avec la mousse expansive anti-feu,
poser l'écran de sous-toiture AERO FEU et venir fixer les panneaux
SARKÉO FEU avec les contre-lattes.

 SARKÉO FEU +

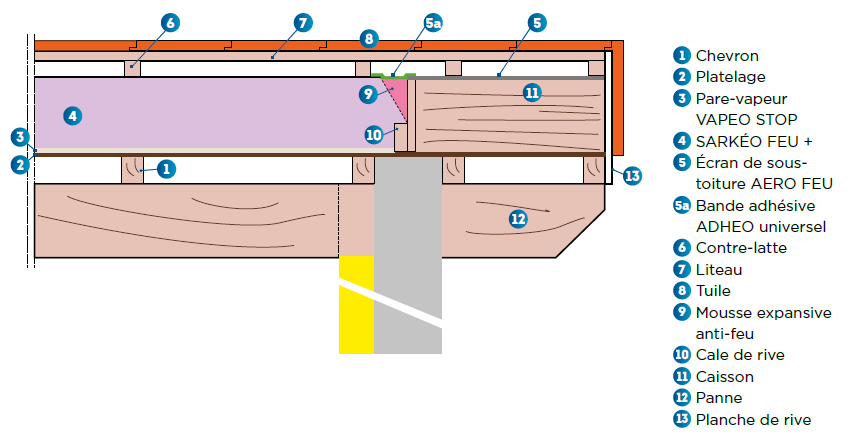

Après avoir combler l'espace avec la mousse expansive anti-feu, poser une
bande d’écran de sous-toiture AERO FEU entre le panneau SARKÉO FEU +
et la rive. Poser ensuite la bande adhésive ADHEO universel afin d'assurer
l’étanchéité. Fixer la bande d'écran AERO FEU avec les contre-lattes.

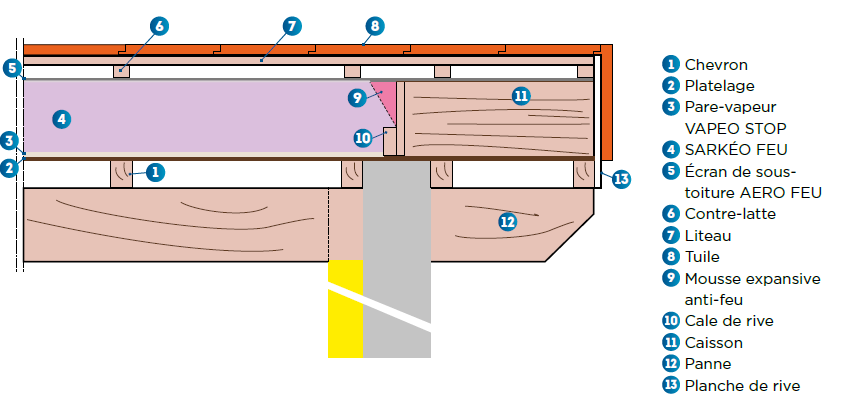

Pour éviter tous ponts thermiques, il est recommandé que l'isolant déborde de 10 cm par rapport au mur extérieur.

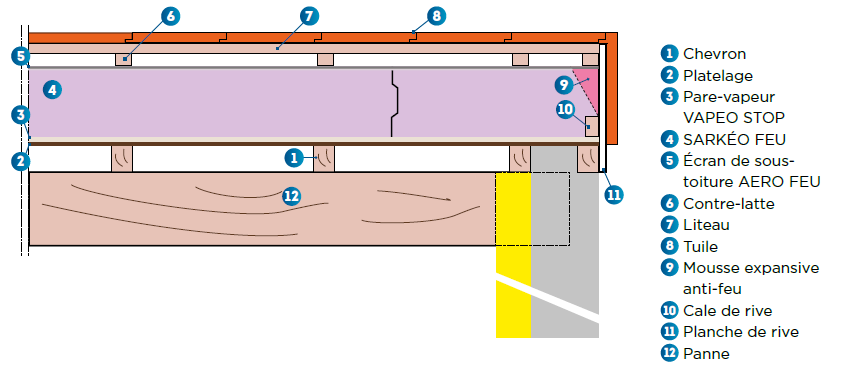

 SARKÉO FEU

Après avoir combler l'espace avec la mousse expansive anti-feu,
poser l'écran de sous-toiture AERO FEU et venir fixer les panneaux
SARKÉO FEU avec les contre-lattes.

Pour éviter tous ponts thermiques, il est recommandé que l'isolant déborde de 10 cm par rapport au mur extérieur.

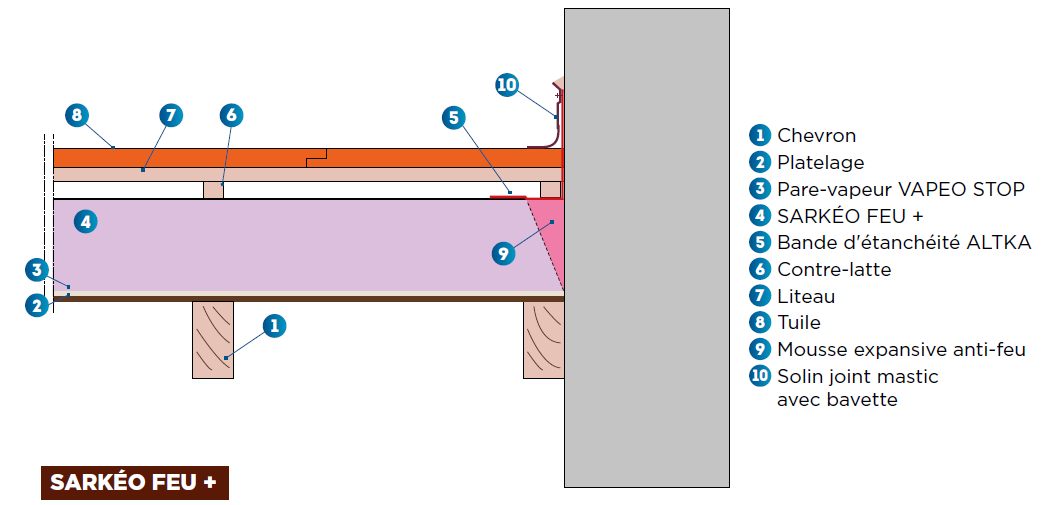

 SARKÉO FEU +

Après avoir combler l'espace avec la mousse expansive anti-feu, poser la bande d'étanchéité ALTKA
(recouvrement sur l’écran de sous-toiture de 5 cm minimum) suffisamment sur le mur (adapter la
hauteur à votre tuile), puis venir maroufler et ensuite fixer le solin joint mastic avec bavette.

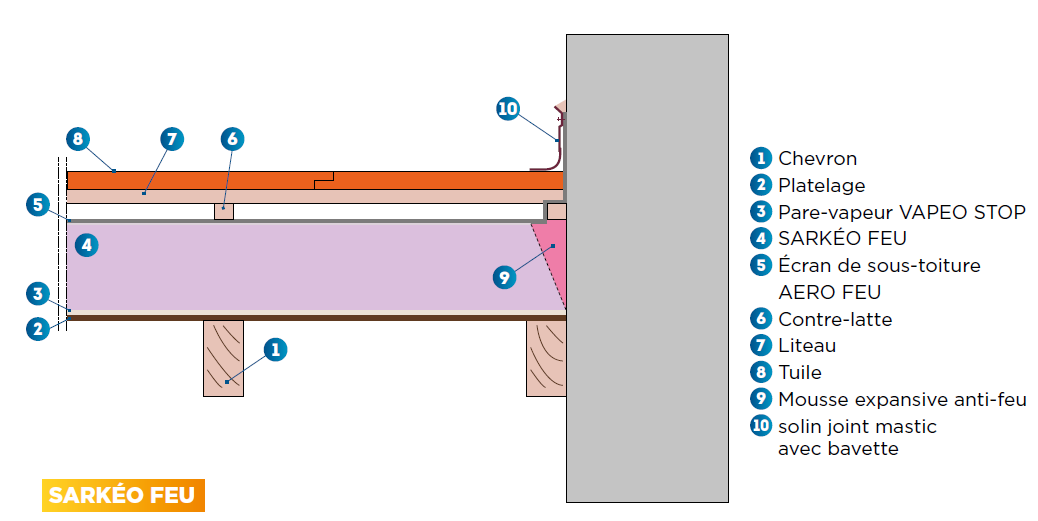

 SARKÉO FEU

Après avoir combler l'espace avec la mousse expansive anti-feu, poser l'écran de sous-toiture
AERO FEU sur le panneau SARKÉO FEU et le faire remonter suffisamment sur le mur (adapter la
hauteur à votre tuile). Après l'avoir fixé avec le liteau et reposé les tuiles, fixé l'AERO FEU à l'aide d'un
solin joint mastic avec bavette.

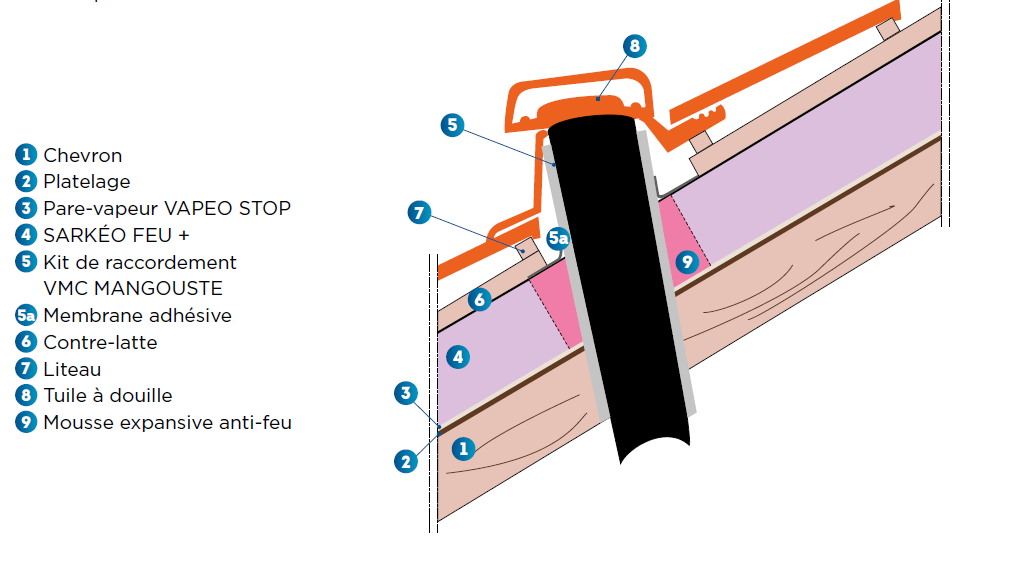

SARKÉO FEU +

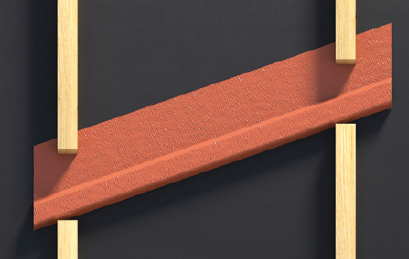

En amont de la cheminée réaliser un déflecteur en positionnant un liteau et le recouvrir avec la bande d’étanchéité ALTKA.

Réaliser l’étanchéité entre la sortie de cheminée et le panneau SARKÉO FEU + en positionnant un abergement de cheminée fixe ou réglable.

SARKÉO FEU

Conformément au DTU 40.29 :
En amont de la cheminée, réaliser un déflecteur en enroulant l'écran de sous-toiture AERO FEU autour d'un liteau.
L'écran AERO FEU sera découpé suivant les pointillés de façon à créer des bandes de 5 à 10 cm de largeur dont les bords seront ensuite rabattus et fixés sur les liteaux. Mettre en place l'abergement de cheminée fixe ou réglable.

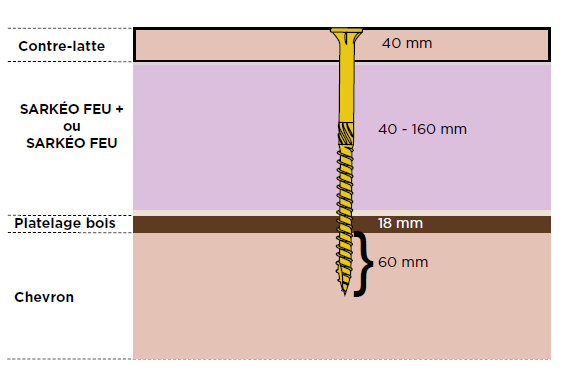

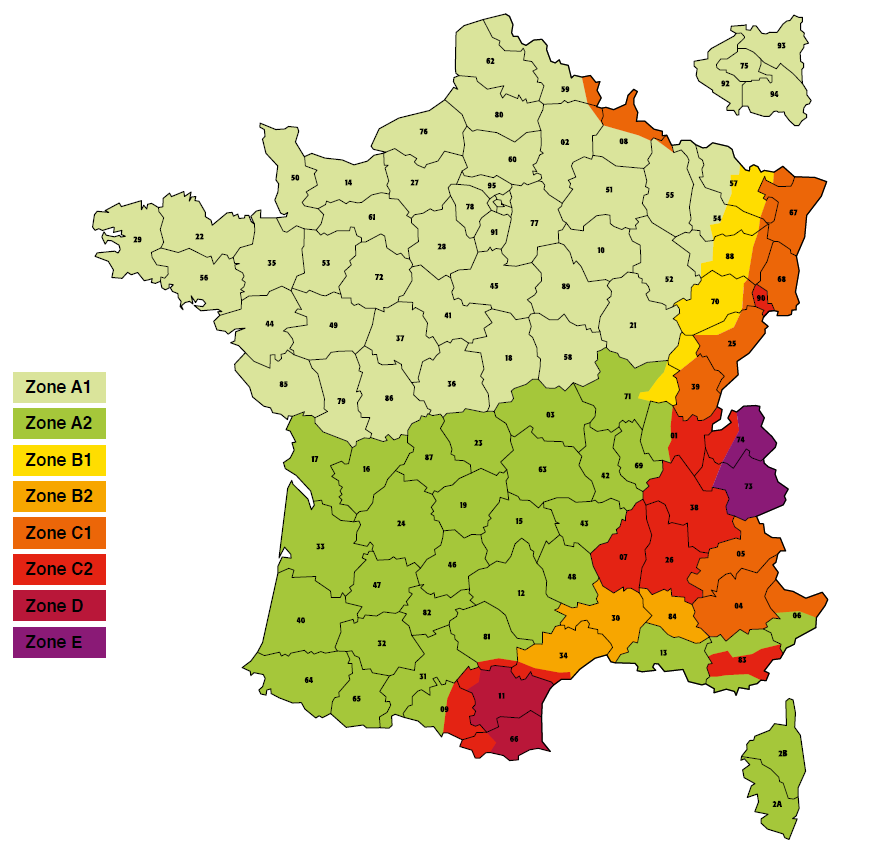

La densité de fixation dépend de la charge de neige, c'est pourquoi il est important d'identifier le lieu du chantier conformément à la réglementation neige de l'Eurocode 1 partie 1-3.

Les informations nécessaires à prendre en compte :
• Distance entre chevrons
• Hauteur du faîtage
• Climat : plaine ou montagne
• Altitude
• Surface : m²
Rampant 1 : Longueur x largeur
Rampant 2 : Longueur x largeur
• Pente de la toiture : % ou °
• Zone de neige (voir carte ci-dessus)

Pour toutes demandes de densité de fixation, veuillez nous contacter.

Recommandations de stockage des panneaux SARKÉO :
Les panneaux Sarkéo doivent être stockés à l’abri des intempéries.
Si, toutefois, un stockage en extérieur ne peut être évité en phase chantier, les panneaux SARKÉO doivent être surélevés du sol et recouvert d'une bâche de protection opaque.

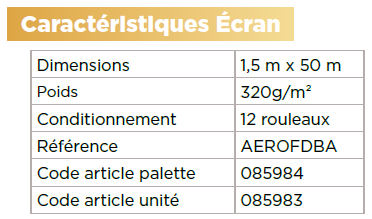

Écran souple de sous-toiture avec la meilleure résistance au feu.

En pose direct sur les panneaux avec contrelattage
pour un bon maintien mécanique.
La contre-latte est de dimension minimale
36 x 20 mm.
Le recouvrement entre lés est de 20 cm
pour une pente de couverture <30%, sinon
de 10 cm. La couverture doit être mise en
oeuvre 8 jours au plus tard après la mise
en oeuvre de l’écran de sous-toiture.

Description

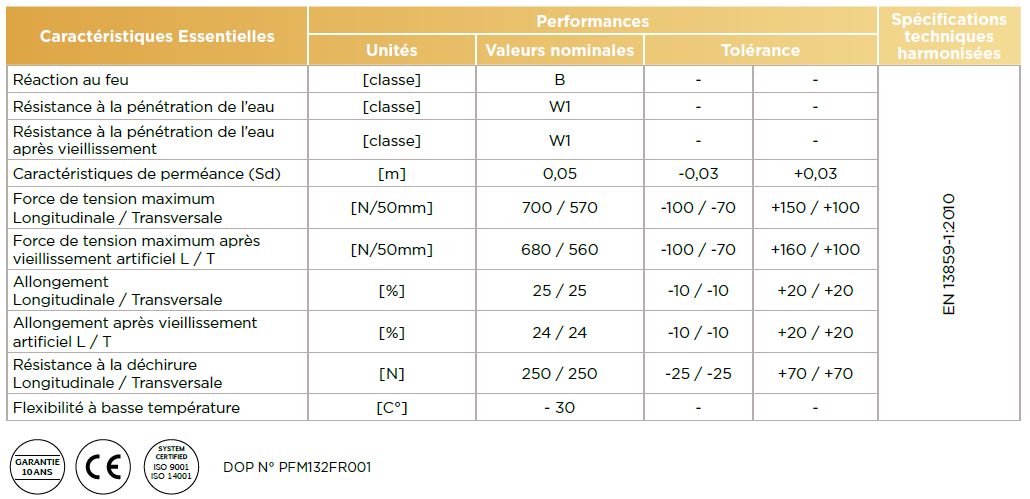

Hautement perméable à la vapeur, l’AERO FEU est doté d’une
membrane technique centrale micro-poreuse étanche à l’eau
et à l’air, ainsi qu’aux agressions extérieures (neige, poussière,
animaux….) pour une protection de la toiture et l’optimisation
des propriétés thermiques de l’isolant. Avec un complexe
souple bi-couche, composé d’une membrane support en
polyester non tissé, d’une enduction spéciale résistante à
une température de 120°C et d’une grille de renforcement,
l’AERO FEU est hautement résistant mécaniquement.

> Voir le produit

Les + produits

• Classé au feu Bs1d0.
• Performances optimales dans des conditions extrêmement
chaudes (jusqu’à +120°C).
• Structure respirante et hautement perméable à la vapeur
d’eau.
• Étanchéité au vent renforcée grâce à la double bande
adhésive, et mise en oeuvre simplifiée.

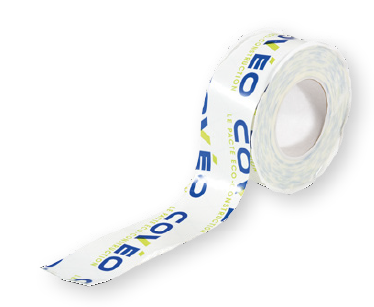

ADHEO universel

Tenue optimale avec nos écrans d’étanchéité à l’air.
La bande adhésive ADHEO universel simple face (PE)
avec un adhésif polyacrylate et une grille de renfort en
PET. Résistant aux UV et à l’eau, elle est idéale pour le
raccordement des écrans de sous toiture, des points
singuliers, des panneaux SARKEO et des pare-vapeur.
Disponible en rouleau de 25 ml.

> Voir le produit

Larmier

Pose Obligatoire (DTU 40.29).
Pour assurer une bonne étanchéité en bas de pente, le
larmier permet de reconduire et d’évacuer les eaux de
pluie et la fonte de la neige poudreuse recueillies par
l’écran vers la gouttière.
Disponible en développé 166 mm, longueur 2 ml.

> Voir le produit

ALTKA

Mise en oeuvre universelle.
L’ALTKA est une bande d’étanchéité souple, solide et
durable avec une adhérence exceptionnelle permettant
les raccords des points singuliers du toit.
Disponible en 2 longueurs (300 et 450 mm) et 2 coloris
(ardoise et rouge).

> Voir le produit

VAPÉO STOP

Écran pare-vapeur conforme, léger et économique.
Écran pare-vapeur intérieur léger et plus malléable.
Complexe bi-couche avec membrane support en
polypropylène et un voile polyoléfine freinant la diffusion
de la vapeur d’eau.
Disponible en rouleau de 1,5 x 50 ml (75 m²).
Sd = 26 m

> Voir le produit

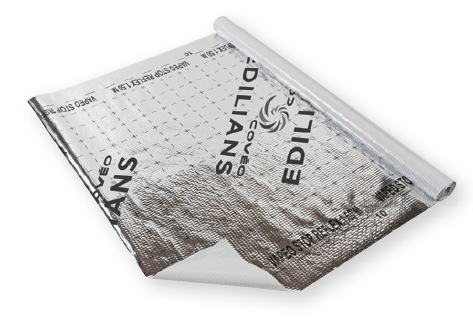

VAPÉO STOP REFLEX

Écran pare-vapeur intérieur réfléchissant.
Ce complexe souple est composé de deux couches
en polyéthylène et d’une grille de renforcement.
Disponible en rouleau de 1,5 x 50 ml (75 m²).
Sd = 180 m

> Voir le produit

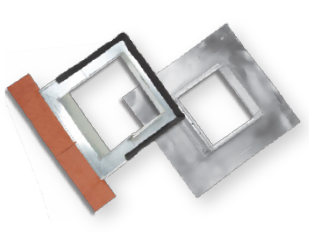

Abergement de cheminée

Fixes ou réglables.
Les abergements de cheminée sont des solutions clé
en main pour les professionnels de la couverture. Ils
se mettent en oeuvre très facilement et rapidement
autour de la cheminée, engendrant ainsi une économie
financière due au gain de temps réalisé.
Large gamme disponible de 26 à 110 cm, voir fiche
technique.

> Voir les produits

Noue autoporteuse NOOK

Conforme au DTU série 40.
Autoportante et facile à mettre en oeuvre, la noue
NOOK canalise et reconduit au niveau de ce point
singulier l’évacuation des eaux pluviales vers l’égout.
Sa conception conforme au DTU série 40 assure une
étanchéité parfaite entre les éléments de couverture
et le métal.

> Voir le produit

Mangouste

Pose recommandée (DTU 68.3 et CPT 3615).
Répondant au marché du neuf mais aussi à celui de la
rénovation, la MANGOUSTE est un kit complet pour
les tuiles à douille afin de faciliter la mise en oeuvre des
VMC, et répondant aux nouvelles réglementations.
Disponible en Ø 125 ou Ø 160.

> Voir le produit

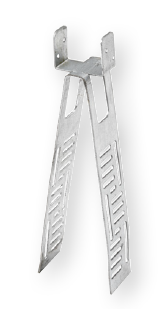

Support de latte universel

Hauteur ajustable.
Élément fixé au sommet de la charpente pour régler
la hauteur du faitage.
Disponible en 210 x 40 mm en carton de 50 unités.

Solin joint mastic

Adapté pour la rénovation.
Faciles à mettre en oeuvre, les solins bavettes sont
la solution esthétique et fiable pour les raccords
d’étanchéité murs/couvertures, latéral ou frontal.
Disponible en 200 mm x 2 ml et plusieurs coloris.

> Voir les produits

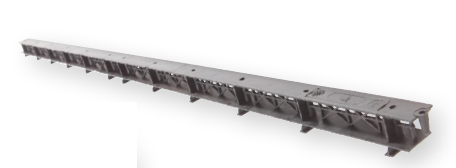

Liteau ventilé

Conforme aux exigences de ventilation en partie
basse.
Ils permettent de créer une entrée d’air en bas de
rampant pour ainsi assurer la ventilation au niveau
de l’égout. Résistants aux UV et aux intempéries,
ils évitent également l’intrusion de petits animaux
sous la toiture.
Disponible en développé 400 mm ou 500 mm,
longueur 2 ml (en zinc ou en acier).

> Voir les produits

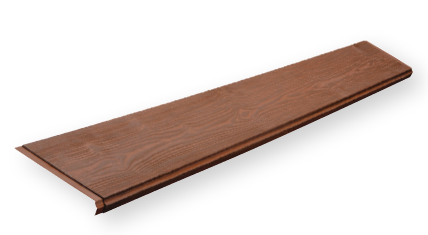

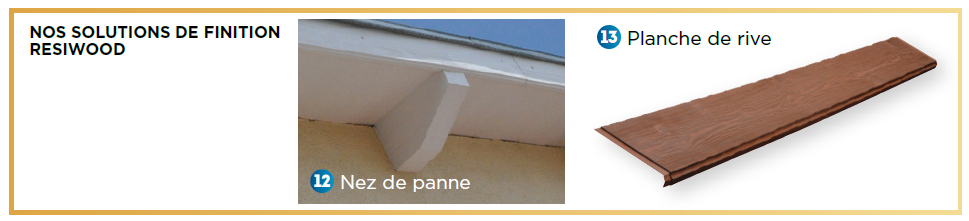

RESIWOOD

Habillage de rives et nez de panne.
Les produits RESIWOOD réalisés dans un matériau
composite en fibre de verre suppriment définitivement
l’opération d’entretien.
Disponible en 0,23 x 2,17 m et 5 coloris (Blanc, Gris,
Ardoise, Chêne clair, Chêne foncé).
